随着构网型并网技术（Grid-Forming Inverter Technology）的开展，分布式能源资源（太阳能光伏、风能、储能系统等）顺利获得逆变器/变流器以一种自
主和协调的方式形成局部电网。随着新能源消纳比例增加，国内外发生了多起因系统强度不足导致的电网安全稳定事故，如新疆哈密振荡事故、南澳大停电事故等。系统强度低是制约风光等新能源并网消纳的核心瓶颈，新能源消纳必须有与其容量相匹配的系统强度，北京爱游戏(ayx)公司的电网短路比模拟试验装置，是逆变器/变流器产品研发，新能源现场并网安全保护检测必备的试验装置。
北京爱游戏(ayx)新产品，电网短路比模拟试验装置SCR-625/ SCR-1250/ SCR-4000: 可以模拟电网不同短路比接入电网场景，测试短路比耐受、构网控制/跟网控制切换功能低短路比运行特性等。短路比检测电路如下：
1.电网短路比模拟试验装置SCR-625：满足额定容量625KW变流器低短路比适应性测试，测试变流器在变压器并网侧短路比较低时的运行适应能力。变流器低短路比适应性测试包括陆续在运行测试与启动并网测试，测试工况应涵盖小功率区间（20%~50%PN）和大功率区间（80%~100%PN）
2.电网短路比模拟试验装置SCR-1250：满足1.25MW以下变流器低短路比适应性测试，测试变流器在变压器并网侧短路比较低时的运行适应能力。变流器低短路比适应性测试包括陆续在运行测试与启动并网测试，测试工况应涵盖小功率区间（20%~50%PN）和大功率区间（80%~100%PN）。
3.电网短路比模拟试验装置SCR-4000：满足4MW以下变流器低短路比适应性测试，测试变流器在变压器并网侧短路比较低时的运行适应能力。变流器低短路比适应性测试包括陆续在运行测试与启动并网测试，测试工况应涵盖小功率区间（20%~50%PN）和大功率区间（80%~100%PN）。
4.给予：1KV/10KV/35KV 各个电压等级和容量的产品定制。

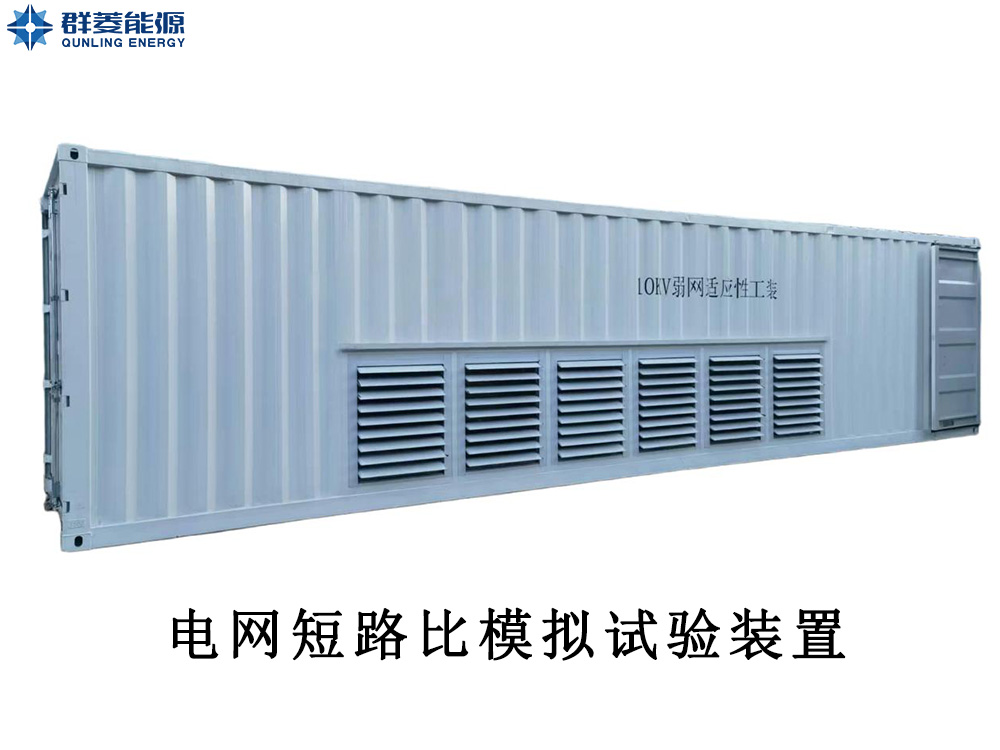

电网短路比模拟试验装置SCR-625/ SCR-1250/ SCR-4000
产品设计依据：
◆ GB/T 38755-2019 电力系统安全稳定导则
◆ T/CEEIA XXXX -2025 构网型风电机组并网技术要求与测试规程
◆ CQC/PV15001-2024 构网型电化学储能电站储能变流器并网技术规范
◆ GB/T 36994-2018 风力发电机组 电网适应性测试规程
◆ GB/T 36995-2018 风力发电机组 故障电压穿越能力测试规程
◆ GB/T 40594-2021 电力系统网源协调技术导则
需要产品详细技术资料，请与销售部经理张瞻阳联系13600861111。
