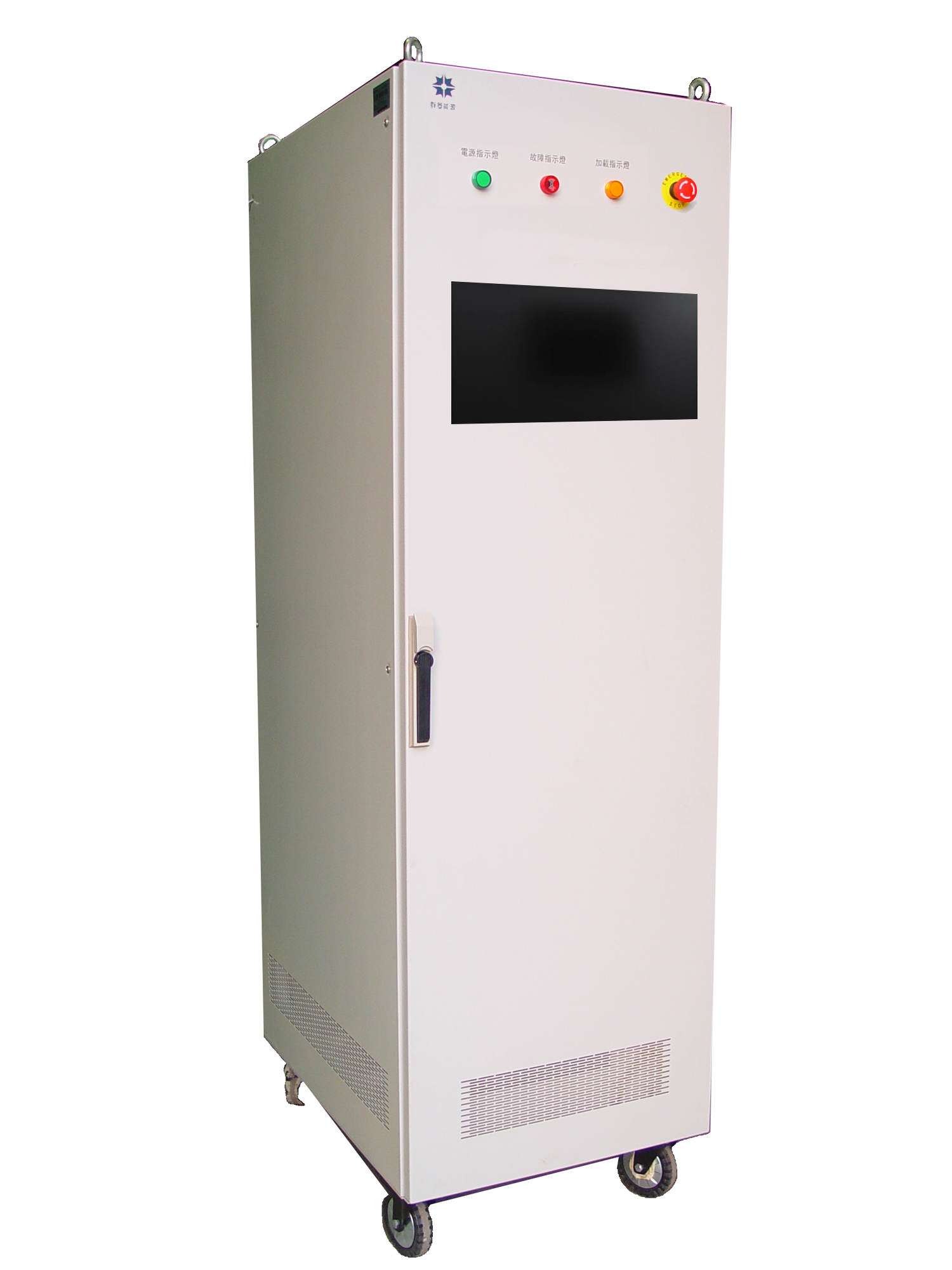

RLC精密负载ACLT-2202H：阻性负载6K，感性负载6K，容性负载6K，输入电压AC220V；

RLC精密负载ACLT-3803M：阻性负载33K，感性负载33K，容性负载33K，输入电压AC380V或AC220V；

RLC精密负载ACLT-3830M：阻性负载110K，感性负载110K，容性负载110K，输入电压AC380V或AC220V；

RLC精密负载ACLT-3860M：阻性负载210K，感性负载210K，容性负载210K，输入电压AC380V或AC220V；

一、RLC精密负载ACLT-2202H主要功能及要求：

(1)可根据性能参数检测要求，顺利获得操作面板设置相应的功率，任意组合、设定放电功率。

(2)整机采用电子电路控制，具有温度过热自动阻断保护功能：由于特殊原因出现过热时，可自动切断负载。

(3)采用LCD液晶面板显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。可以将测量数据上传到PC机上并实现对检测过程数据的记录存储功能。

(3)新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。

(4)本机采用小型单相风机送风，噪音小，风力大，便于热量扩散。

(5)功率输入采用分段式方式。负载采用耗能方式工作，散热采用强制风冷方式。

(6)适用于发电机、UPS、逆变器检测，精确模拟用电设备发生研讨谐振。

(7)研讨谐振发生时，LC回路在大电流工作状态下，仪表可以长时间工作，不会烧毁仪表内部连接电路及导线。

二、RLC精密负载ACLT-2202H技术参数：

(1)主回路由阻性负载、感性负载和容性负载三部分组成。

(2)三部分负载由开关分段控制

阻性负载R：0-5.99KW陆续在可调，步进幅度0.01K；

感性负载L：0-5.99KVA陆续在可调，步进幅度0.01K；

容性负载C：0-5.99Kvar陆续在可调，步进幅度0.01K；

(3)阻性、感性、容性部分均可自由组合，最小步进幅度0.01K。

(4)适用环境温度范围：－10～+40℃。

(5)接入负载标称电压：单相 AC220V/50HZ；

(6)功率按键开关标识：以输入的标称单相电压AC220V/50HZ标识各功率按键。

(7)接入电压为265V-180V时，阻性负载可以正常工作，不烧机。

(8)电压精度为±0.5%、电压分辨率为0.1V。

(9)频率测量范围为40-60Hz,（感性负载和容性负载以50Hz标注）。

(10)功率因数：±0.3—1。

(11)电流测量范围0-100A。

(12)冷却方式：风冷。

(13)负载柜机箱本身带有控制面板，带有RS232接口和计算机相连接，可将测量数据上传、记   录并保存。

(14)PC机软件可显示本次测试中的最大功率值。

(15)工作电源：研讨220V/50Hz。
