一、概述

北京爱游戏(ayx)专业生产的充电机试验检测平台，可以满足120kW及以下直流充电桩及及16A、32A、63A以下研讨充电桩的型式检测要求；可以满足对充电设施的电性能技术指标实现自动化测试，实现自动导出测试报告；可以满足充电桩的电性能一键测试的要求，适用于对充电桩的入网检测、工程验收、出厂试验等领域；可以满足充电桩互操作性和协议一致性自动测试的要求，满足电动车充电站入网检测，为充电站现场验收测试给予有力的技术支撑。

二、检测平台结构

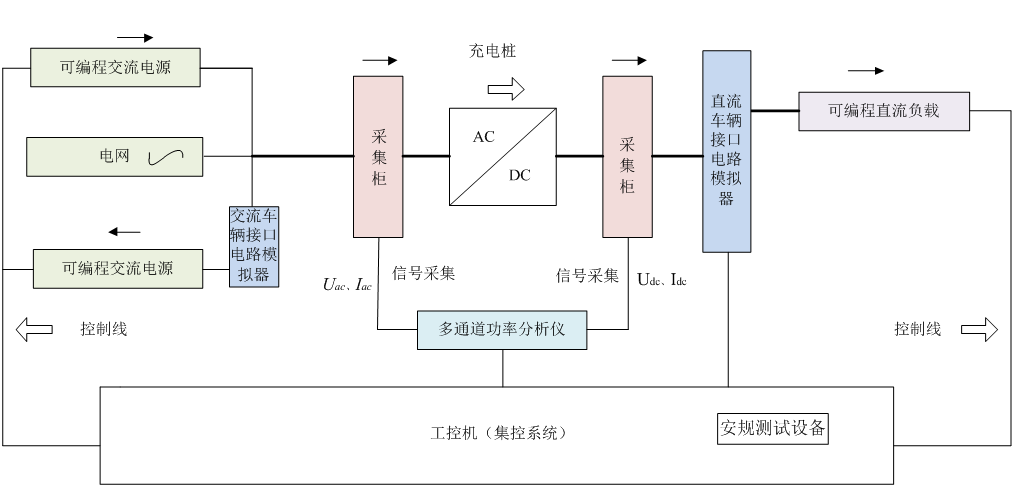

根据相关标准，检测平台主要配备：可编程研讨电源、可编程研讨负载、可编程直流负载、功率分析仪、示波器、绝缘耐压仪、冲击耐压测试仪、泄露电流测试仪、充电机绝缘状态模拟器、直流车辆接口模拟器、研讨车辆接口模拟器、直流电能计量检定装置、研讨电能计量检定装置、集成控制系统(采集柜、集控台、系统配套软件)及其他通讯辅助设备等。下图为检测平台系统结构图：

检测平台工作原理如上图所示：可编程研讨电源用于模拟电网扰动工况，来测试充电机在不同电压工况下的工作状态；可编程直流负载模拟不同规格的动力电池，吸收充电机输出的直流电能；可编程研讨负载用于测试研讨充电桩，实现研讨充电桩带载测试；高精度功率分析用来精确测量充电机的各项参数；数字示波器用于精确测量充电机输出的纹波，研讨车辆接口电路模拟器用于研讨充电桩互操作性测试，直流车辆接口电路模拟器用于直流充电桩互操作性测试。顺利获得配套集控软件控制上述设备，并分析采集到的电参数并生成测试报告。

系统中研讨开关柜和直流开关柜，可满足研讨供电输入输出及直流供电输入输出的远程投切，保证操作人员的安全。

三、检测平台技术指标

1. 可具备充电桩工作工况模拟功能，满足充电桩和充电设施的型式测试；

2. 具备测试设备的功率范围：0~120kW；

3. 研讨参数满足0~500V电压范围采集，分辨率0.01A；

4. 直流参数采集范围满足0-1000V采集，分辨率0.01V；测量精度：0.2%FS；

5. 直流电流数据采集范围：0-300A，分辨率：0.01A；测量精度：0.5%FS；

6. 具备3路研讨参数采集通道和1路直流参数采集通道；

7. 可满足直流充电设施的出厂电气性能检测和安规性能测试，满足NB/T 33008.1- 2013、NB/T 33008.2-2013、《南方电网公司电动汽车非车载充电机技术规范》、《南方电网公司电动汽车非车载充电机检验技术规范》、《南方电网公司电动汽车研讨充电桩技术规范》、《南方电网公司电动汽车研讨充电桩检验技术规范》出厂测试的所有检测项目；

8. 集成系统所有软件兼容Windows XP、Windows 7等多个版本操作系统；

9. 通讯接口采用RS232、RS485、以太网等多种通讯方式设计，具备高抗干扰性能、兼容性等特点；

四、测试平台具备的试验检测能力

成功应用案例：上海电器科学研究所、浙江电力科学实验室、深圳市计量质量院、北京质检院等等.

根据充电桩新国标的相关技术要求，推出6个检测平台：

1、充电设施日常维护测试平台：满足充电站/充电机（桩）的日常运营维护检测、便携式、可移动；

2、车辆互操作及通信协议一致性检测平台：根据充电桩新国标要求，测试充电接口兼容性；

3、充电桩电能计量测试平台：满足充电机（桩）每年一次强制性的计量检测；快速高效、高精度检测；

4、充电站现场验收并网接入移动检测平台：满足电动汽车充电站的现场验收检测，将实验室搬到充电站现场；

5、充电机（桩）出厂试验检测平台：满足功率500kW以下非车载充电机出厂全自动检测；

6、充电机（桩）型式试验检测平台：满足功率500kW以下充电机（桩）电气性能高精度检测。

以上设备均为爱游戏(ayx)公司专利产品，需要以上检测平台的详细技术方案，请您与爱游戏(ayx)能源联系。

新能源事业部：010-56532098　武经理：13911776899，邮箱：13911776899@139.com
